超声波表面强化技术应用与研究

表面强化技术是一种主要用来提高金属件疲劳性能的表面改性技术,已在工业领域得到广阔的应用。它利用冲击力或挤压力等形式的机械作用使金属材料近表面区域产生局部的弹塑性变形,导致在材料表面产生了残余压应力,并使材料显微结构发生改变,增强了其抵抗疲劳裂纹萌生和扩展的能力。
超声波喷丸强化技术( UltrasonicShot Peening, USP )是目前最具有前景的金属材料冷加工表面强化处理工艺之一,它不但克服了传统喷丸的不足,且强化效果优于传统喷丸,有更好的工艺可控性，这项技术目前在很多工业领域普遍应用,例如航空航天、汽车、铁路和桥梁结构,这些领域所需的材料需要有很高的强度、疲劳寿命、磨损和腐蚀抗性。在这项工艺中,超声波能被转化为撞针或者弹丸对金属材料表面的高速冲击,使金属表面产生较塑性变形,有害残余拉应力得以有效消除”,并在金属表面形成残余压应力层;发生表面形变强化,并导致表面晶粒的细化和微观组织的改善;而且喷丸残余应力的存在使裂纹闭合效应增强,有效抑制了疲劳裂纹的扩展。因此,超声波喷丸强化技术可以增加金属表面显微硬度和强度,提高腐蚀抗性以及疲劳性能。
超声波喷丸强化技术目前已在喷丸强化和金属表面改性领域得到了广泛应用。Sonats公司较早开展了超声波喷丸设备开发和应用方面研究的工作图。 Troyes技术大学和中科院金属研究所率先进行了USP金属表面纳米化的研究”。波兰电子材料技术研究所使用超声波喷丸技术对氧化错和氧化铝陶瓷进行了表面处理,结果显示超声波喷丸在其受喷金属表面产生了最高达2.4GPa的残余压应力[0-111从而提高了受喷材料的抗裂性能。在Renault汽车工业集团, Snecma, Volvo和Airbus等国际航空航天工业集团及核电、火电等能源工业领域的零件上,超声波喷丸强化技术已经得到应用。在美国空军直升机结构强度和疲劳寿命提升计划上, Sonats公司的超声波喷丸强化技术也得到了应用121。目前在世界范围内,由于其各方面的优越性,超声波喷丸强化技术已经具有很大的研究价值且应用前景广阔。

超声波喷丸强化技术

1基本原理

超声波喷丸强化技术原理如图1所示,超声波喷丸技术是以超声波振动为动力源,通过换能器将超声波振荡信号(频率在20kHz)转换成机械振动信号,再通过变幅杆将纵波机械振动的微小振幅放大至20-80um,带动安装在振动工具头上的撞针或者喷丸室中的弹丸对靶材表面进行高速撞击,导致靶材表面产生塑性变形(形成弹坑)。材料表面层的微观组织由于这种剧烈的塑性变形而得到极大的碎化(可达纳米级别),产生密集、均匀且稳定的位错增殖。与此同时，材料内部诱导产生了高幅的残余压应力分布。

2技术特点

超声波喷丸强化技术的优点主 要体现在以下几个方面:

(1)残余压应力的值较高。喷 丸强化效果丰要由残余压应力的值和残余压应力层深度两个主要因素决定,相比较而言,超声波喷丸试件的残余压应力值要比传统喷丸产生的残余压应力值高很多,残余压应力层的深度也要高很多。
(2)表面粗糙度较小。传统喷丸强化工艺中,所使用的弹丸尺寸一般比较小,丸粒流的喷射速度较高,而且由于撞击过程中会伴随着弹丸的破碎,所以受喷工件表面的粗糙度会比较大,较大的表面粗糙度又相对容易导致零件产生疲劳失效和应力腐蚀,其结果就是大大降低了传统喷丸的强化效果。而超声波喷丸使用的喷丸介质不仅有与传统喷丸相似的丸粒,还有尖端曲率半径较小的撞针。同样在使用弹丸作为喷丸介质的情况下，所使用的弹丸与传统喷丸相比,通常选用硬度更高的轴承钢或钨碳钢等材料，弹丸的直径要大出不 少，而且表面光洁度和圆度也高出不 少。在超声波喷丸的喷丸室内弹丸的速度方向是完全随机的，使得弹丸对受喷金属表面的撞击总体更为均 匀。以上这些导致超声波喷丸处理 后的工件表面粗糙度值比传统喷丸小很多，而使用撞针作为喷丸介 质时，由于其可控性更好，喷打更为均匀。表面粗糙度则更小。2024铝合金在1.2mm撞针直径以及50%覆 盖率条件下进行超声波喷丸强化，在 显微镜下观察到的表面形貌如图2 所示。

(3)设备功耗更低，便携性好。 超声波喷丸克服了传统气动喷丸附 属设备宠大的缺点.由于采用超声波能做动力源，其设备结构简单、紧凑， 有效降低了功耗。图3是便携式超 声喷丸设备的总体外观，由于其体积 小，便携性好，适合在现场进行维修 维护等工作。

(4)工作环境绿色无污染。当 使用丸粒作为超声波喷丸的喷丸介 质时.其喷丸窜存1=作时始终处于封闭状态，而且其丸粒用量较少，丸粒 破损率也极低，非常有效地避免了传 统干式喷丸法由于丸粒破碎引起的 现场粉尘污染问题，而且撞针式超声 波喷丸则完全不用考虑粉尘问题，从 而实现了绿色喷丸强化，改善喷丸工 作现场环境。

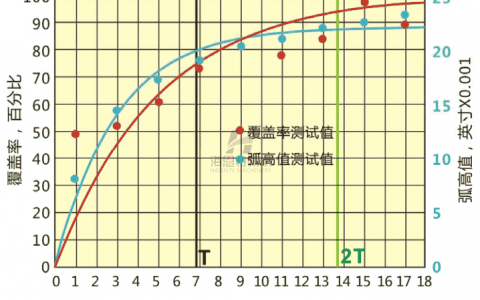

(5)工艺可控性更为良好。由 于弹丸的用量要少很多，与传统喷丸相比,超声波喷丸弹丸循环利用的周期更长,更换弹丸更为简便快速,也无需加设丸粒分离装置。超声喷丸强化过程受控工艺参数更少,也更容易实现精确控制。这些参数包括:喷丸时间、丸粒量、丸粒直径(撞针直径)、冲击振幅、工件的进给速度。

受喷表面残余应力场研究

目前,国内外对喷丸残余应力场的研究主要是采用XRD技术研究超声波喷丸参数对残余应力场分布1影响。国外Rodopoulos等13采用XRD技术定量研究了摩擦搅拌焊帶合金壁板的残余应力分布。
南京航空航天大学郭超亚、鲁地红10采用XRD技术研究了采用不同喷丸工艺参数对7055-17751铝合金进行超声波喷丸处理,其表面残余应力的分布情况,定量研究了喷丸工艺参数对残余应力场分布的影响规律。结果表明,在一定范围内超声波喷丸残余应力场的深度和最大残余压应力值会随着冲击振幅和撞针直径的增加而增大。所获得的最佳工艺参数使得最大残余压应力分布深复相比初始状态提高了1.31倍以上,最大残余压应力值达到了初始状态的6.8倍和8.14倍。

表面纳米化研究

超声波喷丸表面纳米化,是由于超声波喷丸能够导致金属材料表面发生剧烈的塑性变形,在材料表面生成了纳米晶粒或者超细品粒结构,从而大大提高了材料的表面性能。但是超声波喷丸强化处理是否一定能够导致材料表面纳米化,主要是由金属材料本身与其工艺参数决定的。国外一些学者的研究已经表明,使用声波喷丸强化技术可以在金属表面产生厚度大约30-504m的超细晶粒层。国内外在USP强化技术的研究和应用方面侧重点有所不同,在日本和一些欧美国家,主要侧重于表面强化技术的研究和应用。国内学者则更偏向于超声波喷丸材料表面纳米化以及表面改性。
目前,国内外在超声喷丸表面纳米化技术对于受喷材料疲劳性能作用方面的认识尚未统一。研究表明,一方面USP表面纳米化可以抑制塑形变形并保持稳定的纳米结构层,阻碍位错的运动,抑制疲劳裂纹的萌生与扩展;另一方面由于增加了表面粗糙度,生成了表面微裂纹,晶界处原子活性很高,钝化膜不稳定等原因, USP表面纳米化后材料的耐蚀性能有所降低。而且超声波喷丸强仙对材料疲劳性能的作用还要受其他诸多因素的共同影响。Shaw、Tian等研究了超声波喷丸处理对镍基高温合金C-2000疲劳极限的影响,研究表面超声波喷丸处理对C-2000疲劳极限的改善程度比传统喷丸处理高出很多,这是由残余压应力、表面纳米化和加工硬化共同作用所导致的1, Nalla Nikitin等学者的相关研究也得出了类似的结论。

关键技术分析

超声波喷丸表面强化技术具有相当大的研究价值和发展潜力,跟有些国外发达国家相比,我国在超声波喷丸设备研制和工艺技术研究方面均起步较晚,总结起来有以下关键技术需要克服:
(1)超声波喷丸强化工艺参数的优化。超声波喷丸过程非常复杂,涉及到机械学、声学、振动学、电学等诸多学科,要想取得最佳喷丸效能和最佳强化效果,应综合考虑各个喷丸工艺参数的影响,对喷丸工艺参数进行优化。如撞针式超声波喷丸发生器频率及工作功率、撞针直径及数量、撞针分布密度、撞针振幅、喷丸时问等,如何建立诸多喷丸工艺参数之间的联系,优化超声波喷丸强化总体工艺设计,具有很大的研究意义.
(2)超声波喷丸的力学模型的创建。无论是撞针式或是弹丸式超声波喷丸,撞针或高速冲击作用的力学模型创建和验证一直以来都是技术难点,撞针或丸粒对靶材表面冲击力的理论计算非常重要,这对于将生产工艺控制和仿真计算相联系有着直接的决定意义。
(3)残余压应力、加工硬化、表面纳米化对表面性能影响的联合作用研究。由于表面纳米化对表面性能的影响不是单方面的,而且受残余压应力、加工硬化等因素的影响,通过研究它们之间的联合作用方式和机理,对优化超声波喷丸表面强化工艺具有重要意义。另外,由于受喷工件在腐蚀环境下的应用非常普遍,还需要进一步研究USP表面纳米化处理对腐蚀疲劳和应力腐蚀性能的影响。
(4)超声波喷丸过程数值模拟模型的精确建立。喷丸过程是一定数量的撞针或者大量丸粒不断冲击工件表面,对于撞针式喷丸,工件表面受到各个撞针的动载作用,撞针冲击靶材的冲击力大小及其方向可能会不同;而对于弹丸式喷丸而言则更为复杂,弹丸的冲击速度、人射角度、冲击区域都具有随机性,整个超声波喷丸的物理过程非常复杂,建立精确的工件超声波喷丸模型非常难。
另外,由于在高应变率下,撞针、丸粒和受喷材料的材料属性很难得到,弹丸或撞针与靶材的接触和摩擦也很难确定,使得有限元模拟的准确性很难得到保证。

结束语

目前,法国Sonats公司和国内江苏世纪铭丰科技有限公司分别是现今国际上唯一持有原创性超声波喷丸表面强化技术的企业和国内少数超声波喷丸强化、喷丸成形机集成商，我国在超声波喷丸表面强化技术的研究以及应用上起步相对较晚,如果能尽快提升我国这一领域的研究和应用能力,将有助于加强我国金属表面强化这一领域的总体技术水平。在理论上,超声波喷丸强化的机理有待深入研究,各项喷丸工艺参数对表面强化效果的影响以及它们之间的相关性需要进一步的分析,残余应力场、加工硬化和表面纳米化对表面强化的联合作用效果和机理尚不明确,超声波喷丸强化精确的数值模型有待建立与优化。
